CAD软件AutoCADMechanical2016免费下载

著名Autodesk公司近期推出了新版CAD软件AutoCAD Mechanical2016，CAD软件AutoCAD Mechanical2016更新增强了原有的CAD功能，升级3D图形性能，为用户带来了全新的视觉体验。不仅更新了用户界面，现在还支持4K高分辨率。

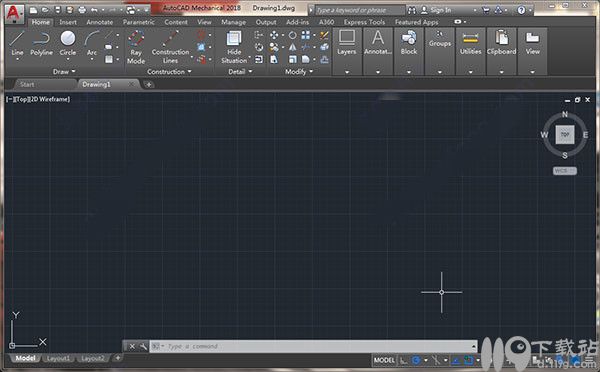

CAD软件AutoCAD Mechanical2016也叫AutoCAD机械版2018，他是专门面向制造业的AutoCAD设计与绘图工具。包含全球领先的二维CAD设计软件AutoCAD的所有功能，内置全面的标准零件库和强大的工具，能够实现常见机械CAD任务的自动化，可自动执行常见机械绘图任务，加快机械设计流程。

Mechanical 2018新功能：

1、高分辨率 (4K) 监视器支持

光标、导航栏和 UCS 图标等用户界面元素可正确显示在高分辨率 (4K) 显示器上。对大多数对话框、选项板和工具栏进行了适当调整，以适应 Windows 显示比例设置。 为了获得最佳效果，由于操作系统限制，请使用 Windows 10，并使用支持 DX11 的图形卡。

2、PDF 输入

从 AutoCAD 图形生成的 PDF 文件(包含 SHX 文字)可以将文字存储为几何对象。您可以使用 PDFSHXTEXT 命令将 SHX 几何图形重新转换为文字，现在包含一个选项来使用最佳匹配 SHX 字体。TXT2MTXT 命令已通过多项改进得到增强，包括用于强制执行均匀行距的选项。

3、视觉体验

这些改进包括以下内容：

·图案填充显示和性能得到增强。

·受支持图形卡的反走样和高质量图形设置现在可彼此独立控制。

·在任何情况下，屏幕外选择都可按预期运作。

·现在可通过“选项”对话框的“显示”选项卡上的“颜色”按钮，将创建和编辑对象时出现的橙色拖引线设为任意颜色。

4、外部参照路径

外部参照的默认路径类型现已设置为“相对”。有两个新路径选项可用：“选择新路径”和“查找并替换”。附加功能包括以下内容：

·在修复缺失的外部参照路径时，您现在可以为其他缺失的参照文件应用相同的路径。

·将宿主图形保存到新位置时，系统将提示您更新外部参照的相对路径。

·当某个外部参照已选定时，“外部参照”选项板中的“更改路径类型”选项现在将反映当前路径类型。当前路径类型不可访问，这样您便可以知道哪个路径类型为当前路径类型。

·您可以为未命名文件附着具有相对路径类型的参照。

5、三维图形性能

当使用带有以下三维视觉样式的 3DORBIT 以及平移和缩放时，其他性能已得到改进：线框、真实和着色。为获得最佳效果，我们建议您使用 64 位计算机和兼容的图形卡。

6、DWG 格式更新

DWG 格式已更新，改善了打开和保存操作的效率，尤其是对于包含多个注释性对象和视口的图形。此外，三维实体和曲面创建现在使用最新的 Geometric Modeler (ASM)，它提供了改进的安全性和稳定性。

7、无缝更新

只要 AutoCAD Mechanical 2018 中安装了更新，功能区便会亮显更新的功能。

8、产品质量改进

随着产品可靠性的提高，以下方面也得以改进：

·AMSETUPDWG 现在可以将所有修订准确移植到符合标准的剖切线和局部视图。

·多次随意移动表面粗糙度符号不再导致系统冻结。

·指定“熔透”焊接类型时，焊接符号不再延伸到原点。

·在您编辑公式时，如果按 Ctrl+Z 组合键，注释符号会正确地撤消最近执行的编辑操作。

·系统现在可以防止您在 REFEDIT 会话期间不小心删除机械结构图元。

·不再打印图层 AM_9(为不可见/位于后面的对象预留的图层)上的几何图元。

·让 BOM 表无法正确打印的问题已得到修复。

常见问题

AutoCAD Mechanical如何更改配合极限公差的颜色?

你这个标注里面有一个嵌套的块，从你的截图上可以看出配合公差部分就是一个单独的块，块的作用就是将许多作图的元素冻结起来，相当于形成一个保护罩，所以导致你更改了标注尺寸的颜色属性他只能将前部分的颜色改掉。

配合公差的颜色更改有两个方法：

1双击标注进入编辑状态，修改块的图层颜色属性。

2、用“分解”命令(快捷键：X)将这个块炸开，然后再更改图层颜色属性。
