Edge tools(Sketchup边界工具)v1.0免费版免费下载

　　Edge tools是一款非常实用的Sketchup边界工具，支持简化线条、分割面和顶点共线等功能，可以帮助用户清理多余的线条，需要的朋友快来下载吧。

功能介绍

　　1、清理废线：

　　这个功能就是清理未闭合的线，那么这条线不管有多长，不管你有没有用，只要是单独的一条线就会被清理掉。（所以在用它的时候，您要注意是否将不需要清理的线都清理掉了。）

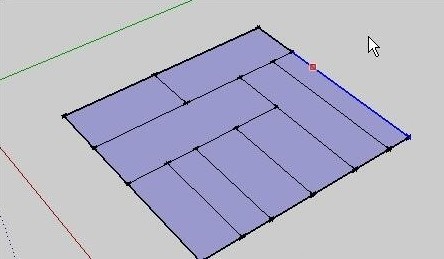

　　2、分割面：

　　这个功能可以理解成面内偏移，也就是说如果一个闭合的平面，那么我们选择任意一条边可以对这个边进行复制操作。而且只能处理单条线。

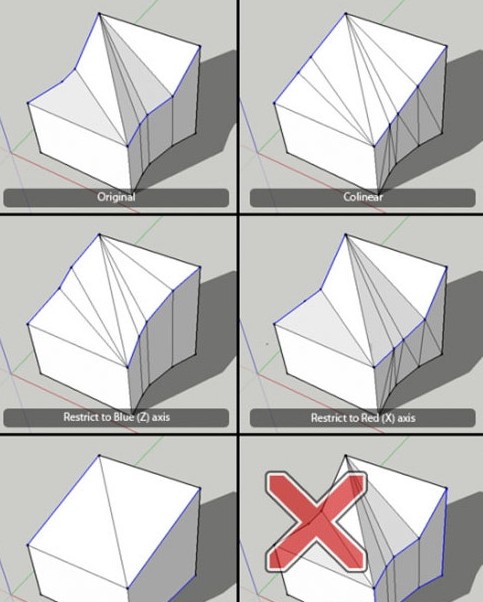

　　3、边缘工具：

　　后面几个图标是“顶点共线”的功能。其实就是选择任意一组连接的边。（窗体循环的其他实体和边被忽略。对于每个集合， 第一个和最后一个点之间的点将与第一个和最后一个点进行线性协调。您还可以选择将点的调整限制到给定方向。这个能配合TT开发的模型清理插件就更好了。

　　4、闭合线框：

　　这个功能就是把没有闭合的线框进行闭合，而且还可以设置闭合的距离。这样就可以批量处理未闭合的线框，进行快速封面了。注意的就是Tolerance容差值一定要大于线的开口，才会闭合线框。

　　5、查找线头：

　　这个功能在封面的时候还是比较方便，它会用蓝色圆点显示出没有闭合的线。您就可以快速查找到哪里有问题了。

　　6、简化线：

　　简化线就是把线进行简单化处理，曲线实体。你不需要焊接任何东西在一起。它只是选择了一系列连接的边缘。您可以选择多条曲线来运行此命令。良好的进口 CAD 计划的轮廓。当提示您输入一个ε值时， 它引用上图中的距离b 。它的最大距离任一点被允许偏离从简化的折线。曲线不能连接到其他任何东西， 也不能连叉。 生成的简化曲线创建为曲线实体。注意：插件不检查分叉曲线。如果看到意外的行为， 请检查所选曲线是否不分叉。

安装说明

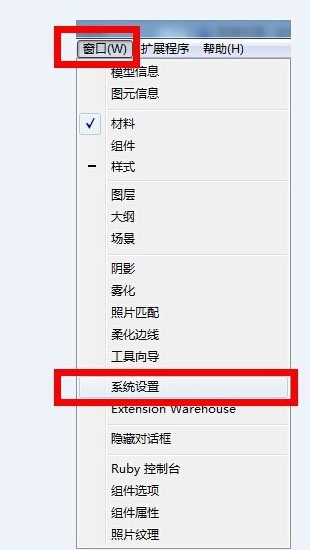

　　1、首先，打开sketchup软件，打开窗口，鼠标点击系统设置。

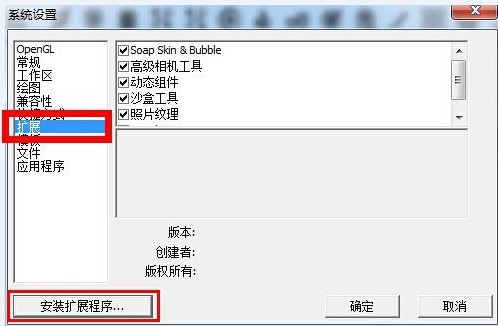

　　2、左边点选扩展，便会显示目前sketchup已安装的插件。

　　3、点击左下角的“安装扩展程序”，然后找到edge tools文件，然后点打开即可。

　　4、重启sketchup软件，然后就可以看到插件已经安装好了。
