pcb抄板软件破解版是一款功能强大、操作简单易学的PCB克隆(抄板)与钢网采点软件，pcb抄板软件破解版全部操作符合大多数设计人员操作习惯，能在很大程度上提升抄板效率，并解除操作人员的检测之苦。

抄板软件介绍

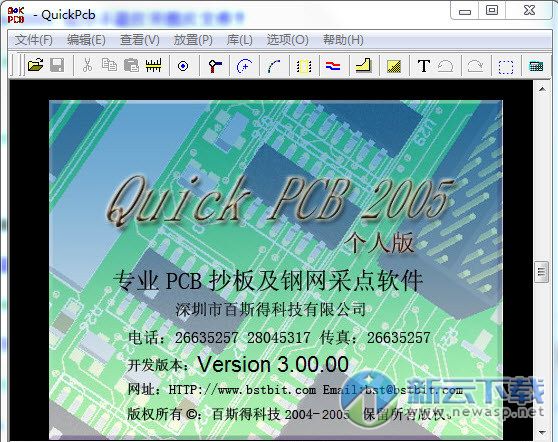

pcb抄板也叫pcb克隆，是pcb设计的一项逆向工程，就是将pcb线路板上的元器件拿下来做成bom单，然后扫成图片经抄板软件(比如Quickpcb 2005)处理还原成pcb板图文件,然后再转给pcb制板厂做出板子(pcba),打上原件的bom单，最后就是与原pcb电路板一样的了。pcb电路板设计软件抄板软件Quickpcb可直接打开扫描彩图抄板，其元件预览、任意角度放置、走线及自动捕捉网格、元素中心功能可与PROTEL媲美，文件格式与主流电路设计软件兼容。

抄板软件设置方法

放置焊盘、孔、线、弧、过孔、元件、FILL、POLYGON、文字;

2.各元素属性设置、网格设置;

3.CTRL键自动捕捉网格与元素中心;

4.SHIFT键选择、去选择、剪切、拷贝、删除、旋转、镜像与重复功能;

5.32层设置功能,缩放显示;

6.任意设置原点;

7.设计精度：1mil;

8.自带B2P格式、可读取BMP、JPG图片，可自动BMP读取分辨率。

9.调用PROTEL2.5-2.8格式元件库文件

10、输出PROTEL2.5-2.8格式文件。

抄板软件(V3.0)更新内容

增加了任意盲埋孔设置功能;

增加了创建元件库功能;

增加了自制元件功能;

增加了矢量字符功能;

增加了放置元件透明显示功能。

pcb抄板软件破解版如何选用?

专业的抄板软件网上可以搜到，免费的都不好用，需要花钱。

抄板软件操作方法基本相同，主要是对走线和元器件定位，另外和现有的PCB软件兼容性要好。

有的是采用半透明的PCB扫描图片作定位参考，甚至利用AUTOCAD软件也可以作为抄板工具。

较早使用的QuickPcb抄板软件，它和protel软件兼容性好，又和PCB习惯相同，容易被人接受。抄板软件操作都很简单，会用PCB软件就会用抄板软件。
